Kāpēc nosūcējs viens pats neatrisina neko

Visbiežākā kļūda profesionālā virtuvē ir šāda: nopērk jaudīgu nosūcēju, pieslēdz to esošajam kanālam un cer, ka tvaiki pazudīs. Nedēļu vēlāk virtuvē joprojām ir mitrs, durvis pašas krīt ciet, un ēdamzāle smaržo pēc cepeša. Iemesls parasti nav nosūcējā.

Nosūce un pieplūde ir viena sistēma. Ja no telpas izsūc 4 000 m³/h, bet organizēti atpakaļ ienāk 500 m³/h, pārējos 3 500 m³/h ventilators ar varu ievelk pa durvīm, logu spraugām un kaimiņu šahtām. Telpā rodas pārāk liels zemspiediens, nosūcēja reālais ražīgums nokrīt krietni zemāk par pasē norādīto, un tā vietā, lai uztvertu tvaikus, tas sāk tos izpūst gar malām. Tāpēc aprēķins vienmēr sākas ar diviem skaitļiem — cik izsūc un cik ienāk atpakaļ.

Nosūcēju veidi un kad kurš der

Nosūcēja tips izriet no iekārtu izvietojuma, nevis no gaumes. BHS sortimentā katram izvietojuma tipam atbilst sava sērija.

Gaisa daudzuma aprēķins: trīs metodes

Praksē lieto trīs pieejas — no ātra novērtējuma sarunā līdz pilnam inženiertehniskam aprēķinam. Pirmās divas der, lai saprastu lielumu kārtu; trešā ir tā, ko ieliek projektā.

A metode — pēc nosūcēja laukuma (ātrais novērtējums)

Piemērs: sienas nosūcējs 2 000 × 900 mm → A = 1,8 m² → L ≈ 1 800 m³/h. Šis skaitlis noder, lai saprastu, vai kanāls vispār būs pietiekams, bet tas neko nezina par to, vai zem nosūcēja stāv indukcijas plīts vai lavas akmens grils.

B metode — pēc uztveršanas ātruma

C metode — termiskais aprēķins (EN 16282-1 / VDI 2052)

Šī ir metode, ko izmanto reālā projektēšanā. Katrai iekārtai piešķir konvektīvā siltuma un mitruma izdalīšanās koeficientu, ņem vērā vienlaicīguma faktoru (reti kad visas iekārtas strādā vienlaikus ar pilnu jaudu) un aprēķina termiski augšupejošās plūsmas apjomu nosūcēja apakšējā malā. Rezultāts parasti ir par 15–30 % ekonomiskāks nekā pēc A metodes, jo nav jāmaksā par gaisu, kuru neviens nekad nepārvieto.

Orientējoši skaitļi, ar ko sākt sarunu, pirms ir pieejamas iekārtu pases:

Gaisa pieplūde un spiedienu bilance

Pieplūde ir tā projekta daļa, ko budžeta dēļ visbiežāk nogriež pirmo. Rezultāts ir paredzams: nosūcējs strādā pa pusei, apkure ziemā nespēj tikt galā, un personāls stāv aukstā caurvējā.

• Organizētā pieplūde — 80–90 % no nosūces daudzuma.
• Virtuve turēta vieglā zemspiedienā pret ēdamzāli un koridoriem (aptuveni −5…−10 Pa), lai smakas neizplatītos.
• Ziemā pieplūdes gaiss jāuzsilda vismaz līdz 16–18 °C — pretējā gadījumā personāls to vienkārši aizvērs ciet.
• Nosūcējs ar iebūvētu pieplūdi (HPPD, HPCD, HFPD un HFCD sērijas) pievada daļu kompensējošā gaisa tieši pie nosūcēja — šis gaiss nav jāuzsilda līdz telpas temperatūrai, un tas ir tiešs ietaupījums apkurē.
• Atsevišķa pieplūdes iekārta (piemēram, Z-HASP) ir risinājums, kad nosūcējs jau ir uzstādīts, bet bilance nesanāk.

Kanālu ātrumi un diametri

Gaisa ātrums tauku nosūces kanālā ir ugunsdrošības parametrs, ne tikai trokšņa jautājums. Pārāk lēns gaiss ļauj taukiem nosēsties uz sienām; pārāk ātrs rada troksni un spiediena zudumus.

Montāžas ģeometrija — kur visbiežāk kļūdās

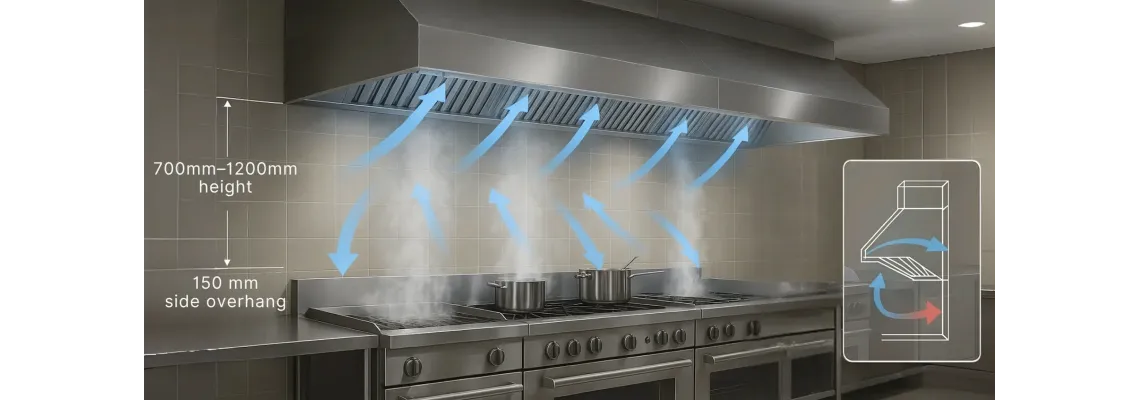

• Pārkare: nosūcējam jāpārsedz iekārtas kontūra par 150–300 mm katrā atvērtajā pusē. Nosūcējs «tieši pa plīts izmēram» ir garantēta tvaiku noplūde gar malām.
• Augstums: apakšējā mala 1,9–2,1 m no grīdas un 600–1 100 mm virs gatavošanas virsmas. Katrs papildu centimetrs uz augšu prasa vairāk gaisa.
• Caurvējs: nosūcēju neizvieto tuvu durvīm, pieplūdes režģiem vai ventilatoram — šķērsplūsma sagrauj termisko strūklu, un tvaiki aiziet garām.
• Kanāla trase: katrs 90° līkums pretestības ziņā atbilst aptuveni 3–5 m taisna kanāla. Divi lieki līkumi var noēst desmito daļu no ražīguma.
• Revīzijas lūkas: tīrīšanai jābūt pieejamām — ne retāk kā ik pēc 3–4 m un pie katra līkuma. Bez tām ikgadējo tīrīšanu fiziski nav iespējams veikt.

Filtri: kas tiešām notur taukus

Filtra uzdevums nav padarīt gaisu tīru — tas ir aizsargāt kanālu. Katrs grams tauku, kas paiet garām filtram, nosēžas uz kanāla sienas un paliek tur līdz nākamajai tīrīšanai. Tāpēc filtra izvēle ir ugunsdrošības lēmums.

Kopšana: grafiks, kas reāli strādā

Nosūcēja kopšana nav «reizi gadā atnāks firma». Ikgadējā sistēmas tīrīšana ir normatīva prasība, bet ikdienas darbs ir tas, kas izšķir, vai tā tīrīšana būs rutīna vai avārijas remonts.

Kā pareizi mazgāt labirinta filtrus

• Karsts, ne verdošs: 60–65 °C. Augstākā temperatūrā tauki piecepas pie metāla.
• Sārmains attaukotājs, nevis parastais trauku mazgāšanas līdzeklis. Profesionālā ķīmija griliem un friteriem der arī filtriem.
• Nekad kaustisko sodu uz alumīnija — alumīnija tīkla filtrus tā burtiski izēd. Nerūsējošais tērauds to panes.
• Vertikāli grozā, ne plakaniski saliktus vienu uz otra — citādi izmazgājas tikai ārējā virsma.
• Pilnīgi sausus atpakaļ: mitrs filtrs savāc putekļus un taukus divreiz ātrāk.
• Nekad nedarbina nosūcēju bez filtriem, kamēr tie ir mašīnā. Viena maiņa bez filtriem ieved kanālā vairāk tauku nekā mēnesis ar tiem.

Ugunsdrošības prasības Latvijā

Galvenais dokuments ir Ministru kabineta 2016. gada 19. aprīļa noteikumi Nr. 238 «Ugunsdrošības noteikumi». Ēdināšanas uzņēmumam būtiskākie punkti ir šādi.

Prasības, kas izriet no prakses, ne tikai no normatīva

• F klases ugunsdzēsības aparāts pie fritera un grila — nevis pulvera vai CO₂. Ēdamās eļļas deg 340 °C un augstākā temperatūrā; ūdens vai nepiemērots aparāts rada sprādzienveida izšļakstīšanos.
• Automātiskā dzēšanas sistēma nosūcējā — caur sprauslām izsmidzināts speciāls dzēšanas šķidrums, kas uz karstas eļļas veido nosedzošu kārtu. Vairums apdrošinātāju to jau prasa, ja virtuvē ir lavas grils vai vairāk nekā divi friteri. Latvijā tā ne visos gadījumos ir obligāta, bet tas ir ātrākais veids, kā panākt, lai ugunsgrēks nosūcējā nekļūtu par ugunsgrēku ēkā.
• Tauku nosūci nesajauc ar citu nosūci — virtuves treknā nosūce nedrīkst nonākt kopējā kanālā ar biroju vai tualešu nosūci.
• Dokumentācijas mape: ikgadējās tīrīšanas akti ar fotofiksāciju, ugunsdrošības instrukcija ar ventilācijas sadaļu, instruktāžas uzskaites žurnāls (instruktāža ne retāk kā reizi gadā). Inspektors vispirms prasa tieši mapi.

Kā BHS strādā ar nosūcējiem

Lielākā daļa virtuvju nav taisnstūrveida telpas ar tukšām sienām. Tur ir nesošas kolonnas, slīpi griesti, sen aizbūvētas šahtas un iekārtu līnija, kas nesader ne ar vienu kataloga izmēru. Tāpēc BHS nosūcējus gan piedāvā no kataloga, gan izgatavo pēc individuāla projekta, skices vai rasējuma.

Individuālās projektēšanas process

Nestandarta risinājumi — kad kataloga izmērs neder

Nestandarta nosūcēji ir atsevišķa BHS kategorija. Tie ir nepieciešami, kad telpā ir kolonnas, nesošas sienas, neregulārs plānojums vai specifiskas tehnoloģiskās prasības. Katrs projekts sākas ar telpas mērīšanu un procesu analīzi; izgatavošana parasti aizņem 3–6 nedēļas no pasūtījuma apstiprināšanas, un minimālā pasūtījuma prasību nav — var pasūtīt arī vienu elementu.

Kas ir pieejams no kataloga

Biežāk uzdotie jautājumi

Rakstā minētās normatīvās prasības balstītas Ministru kabineta 2016. gada 19. aprīļa noteikumos Nr. 238 «Ugunsdrošības noteikumi» (89.11., 89.13., 90.–97., 180.1.4., 190.2. un 255. punkts) un LBN 231-15 «Dzīvojamo un publisko ēku apkure un ventilācija». Aprēķina metodika atbilst EN 16282 sērijas un VDI 2052 pieejai. Konkrētā objekta risinājumu nosaka būvprojekts — šis raksts ir informatīvs materiāls, nevis projekta aizvietotājs.
