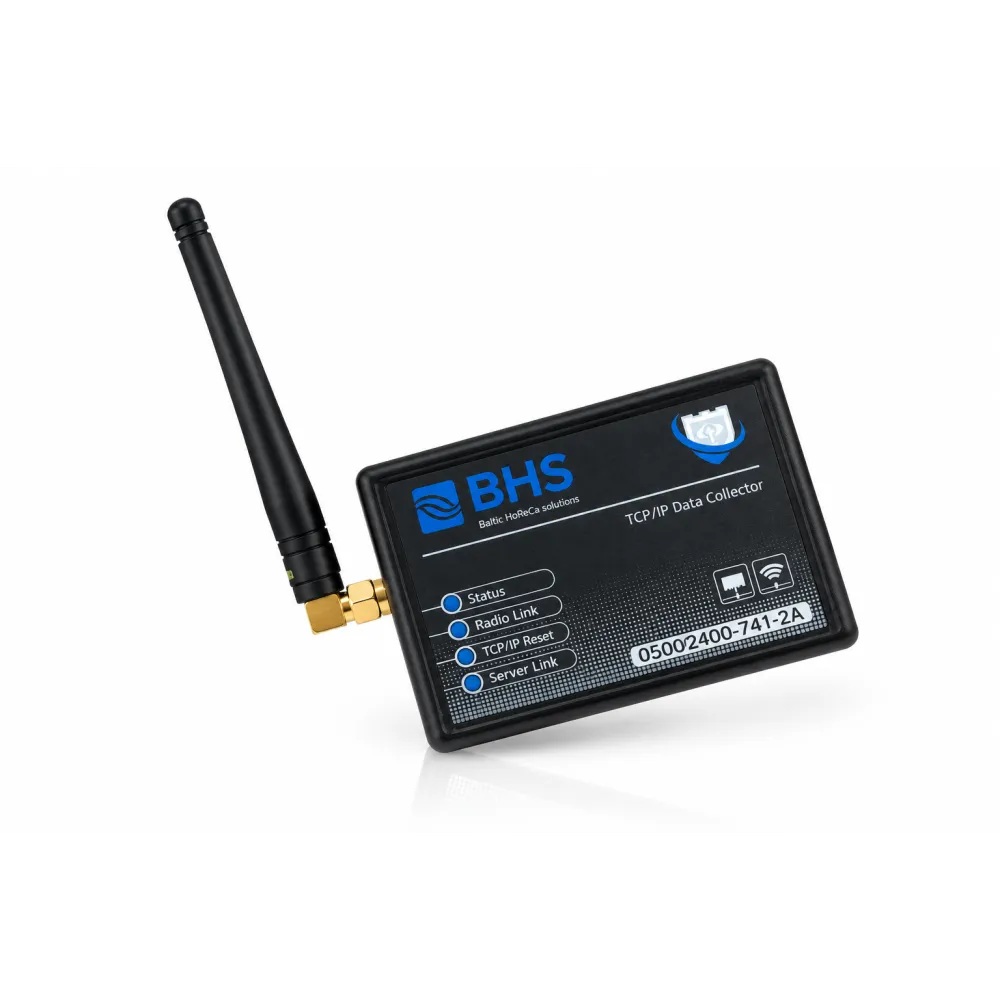

Datu Monitoringa Sistēmas Raidītājs (BTCPIPLRX2)

BHS Datu vārteja BTCPLRX2

Datu vārteja ir attālinātās monitoringa sistēmas centrālais elements. Tā pa radiokanālu saņem mērījumus no bezvadu temperatūras, mitruma un zondes sensoriem un pārsūta tos uz mākoņa monitoringa platformu, izmantojot standarta RJ-45 Ethernet pieslēgumu.

Viena vārteja apkalpo līdz 250 bezvadu sensoriem, tāpēc tā ir piemērota gan nelieliem objektiem ar dažiem mērījumu punktiem, gan lielām noliktavām, ražotnēm un veikalu tīkliem. Datu apmaiņa starp sensoriem un vārteju ir šifrēta ar AES-128.

Ja interneta savienojums uz laiku pazūd, vārteja saglabā mērījumus lokālā enerģijas neatkarīgā bufera atmiņā un pēc savienojuma atjaunošanas automātiski augšupielādē tos serverī. Tādējādi mērījumu vēsturē neveidojas robi, kas var būt būtiski HACCP un audita prasību izpildei.

Galvenās priekšrocības

• Līdz 250 bezvadu sensoriem vienai vārtejai
• Pieslēgums vietējam tīklam ar standarta RJ-45 Ethernet portu
• 868 MHz bezvadu sakari, attālums līdz 150 m tiešas redzamības apstākļos
• Atkārtotāja (repeater) režīms pārklājuma paplašināšanai lielos objektos
• AES-128 datu šifrēšana bezvadu kanālā
• Lokāla bufera atmiņa interneta pārtraukumu gadījumā
• Ārējā barošana 5 V — nepārtraukta darbība bez baterijām
• Pēc noklusējuma DHCP režīms — ātra pieslēgšana bez tīkla konfigurācijas

Saderīgie sensori

• Bezvadu temperatūras sensors MCP9808
• Bezvadu temperatūras un relatīvā mitruma sensors ENS210
• Bezvadu temperatūras sensors ar ārējo zondi DS18B20
• Bezvadu temperatūras sensors ar ārējo zondi PT100
• Bezvadu augstas precizitātes temperatūras sensors PT100 High Accuracy

Pielietojums

• Komerciālais aukstums — veikali, vitrīnas, aukstuma un saldēšanas kameras
• Noliktavas un loģistikas centri — temperatūras un mitruma dati no visas platības
• Ventilācijas un klimata sistēmas, tehniskās telpas
• Laboratorijas un medicīnas iestādes
• Serveru telpas un datu centri
• Muzeji un arhīvi — mikroklimata kontrole
• Ražošanas objekti ar centralizētu datu savākšanu

Uzstādīšana un konfigurācija

Vārteja tiek pieslēgta aktīvam tīkla komutatoram vai maršrutētājam ar RJ-45 kabeli un barota no 5 V adaptera vai micro-USB. Pēc noklusējuma ir ieslēgts DHCP režīms, tāpēc ierīce tīkla iestatījumus saņem automātiski. Projektos, kur nepieciešama statiska IP adrese vai īpaši tīkla iestatījumi, konfigurāciju var veikt no datora, izmantojot USB konfigurācijas utilītu.

Korpuss tiek montēts ar industriālu abpusējo līmlenti uz gludas virsmas. Atkārtotāja režīma iestatījumi tiek saglabāti enerģijas neatkarīgā atmiņā un paliek spēkā arī pēc barošanas atslēgšanas.

Tehniskie dati

Vārteja pati nav sensors — tā savāc datus no bezvadu sensoriem. BHS speciālisti veic sistēmas uzstādīšanu, tīkla un vārtejas konfigurāciju, sensoru programmēšanu, robežvērtību un trauksmju iestatīšanu, kā arī personāla apmācību.
